学习工作内容

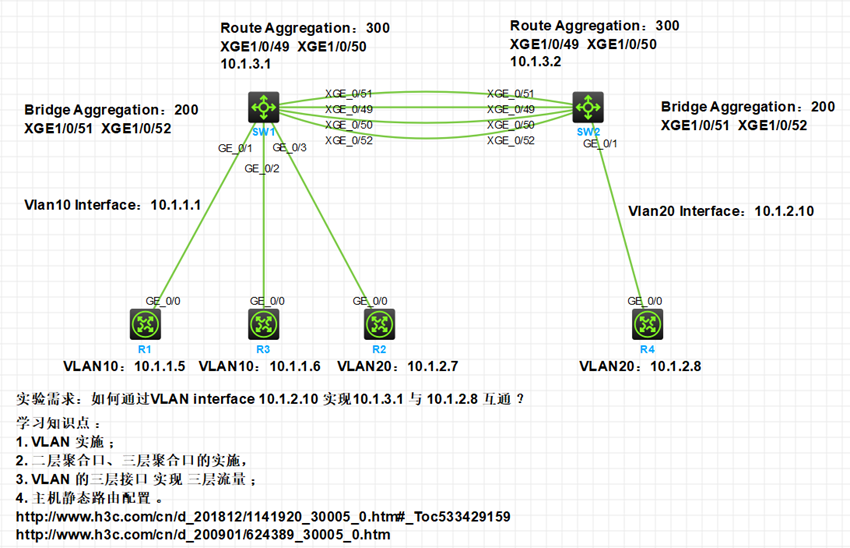

VLAN、二层聚合、三层聚合配置过程



1. 配置路由器接口IP，配置默认路由

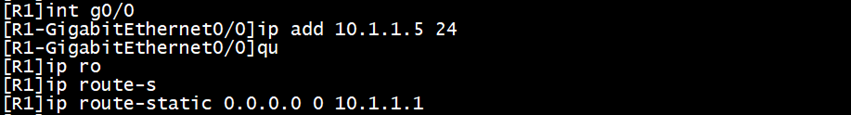

（1）R1：

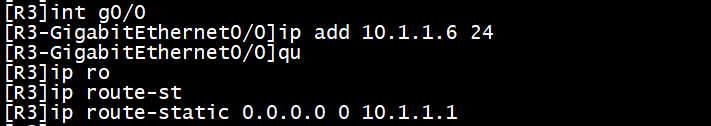

（2）R3：

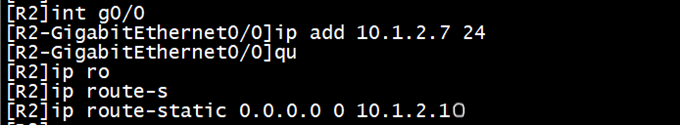

（3）R2：

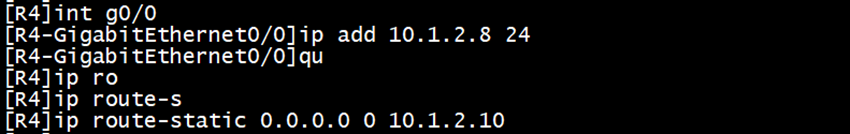

（4）R4：



2. 配置二层链路聚合

（1）在SW1端配置二层聚合口

① 创建二层聚合组：

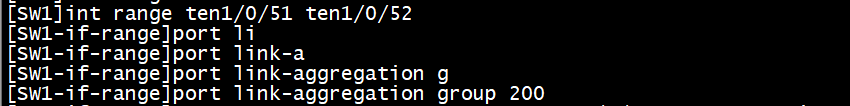

② 将SW1的XGE_0/51接口和XGE_0/52接口加入二层聚合组：



（2）在SW2端配置二层聚合口

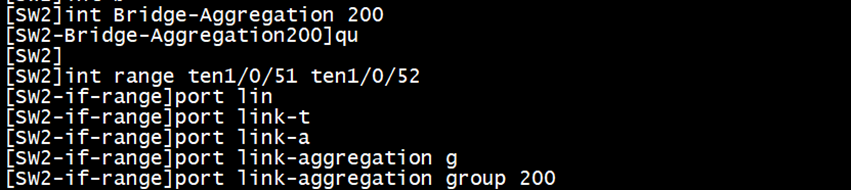

创建二层聚合组，将SW2的XGE_0/51接口和XGE_0/52接口加入二层聚合组：



3. 配置三层链路聚合

（1）在SW1端配置三层聚合口

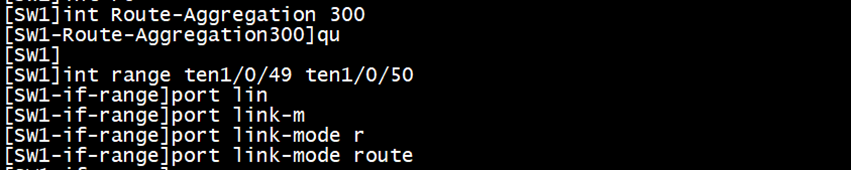

① 创建三层聚合组，将SW1的XGE_0/49接口和XGE_0/50接口开启路由模式：



② 将SW1的XGE_0/49接口和XGE_0/50接口加入三层聚合组中：



③ 在SW1上，给三层聚合口配置IP地址：



（2）在SW2端配置三层聚合口

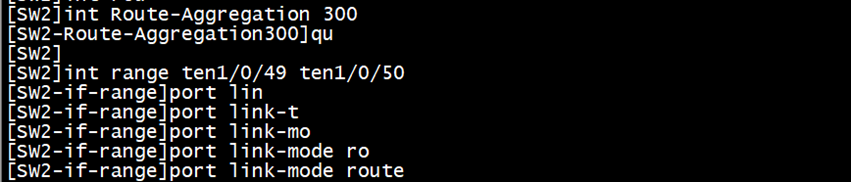

① 在SW2上创建三层聚合组，将SW2的XGE_0/49接口和XGE_0/50接口开启路由模式：



② 将SW2的XGE_0/49接口和XGE_0/50接口加入三层聚合组中：



③ 在SW2上，给三层聚合口配置IP地址：



4. 配置VLAN

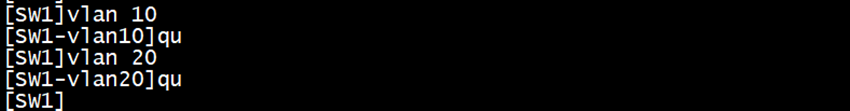

（1）在SW1端创建vlan10和vlan20，配置vlanif 10的IP

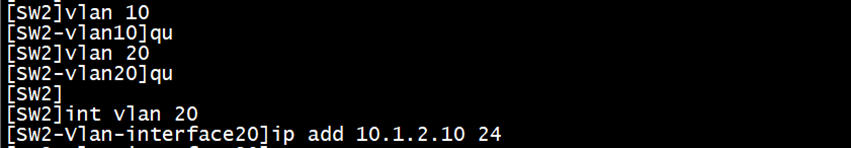

（2）在SW2端创建vlan10和vlan20，配置vlanif 20的IP



（3）配置Access口

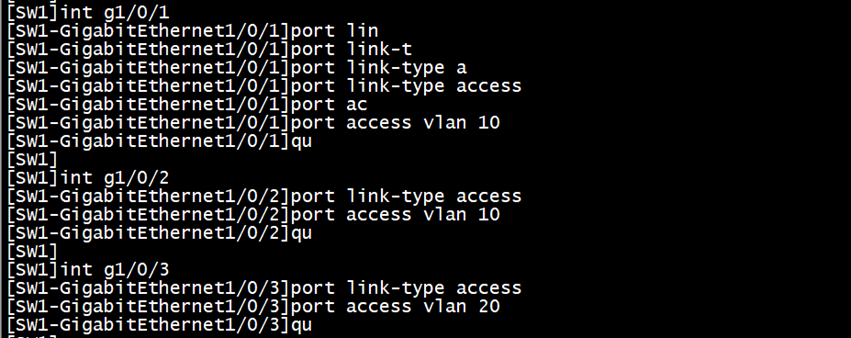

① 在SW1上配置Access口：

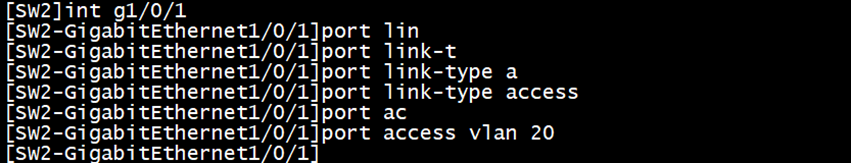

② 在SW2上配置Access口：



（4）配置Trunk口

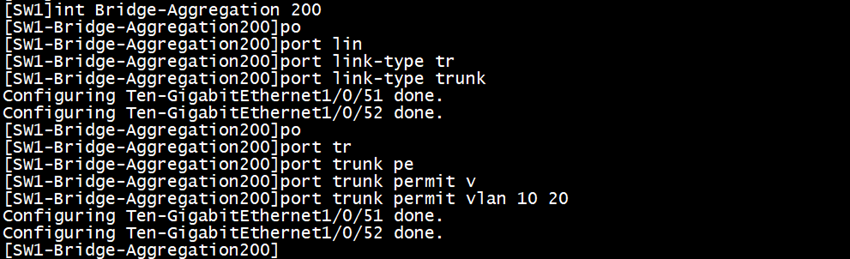

① 配置SW1的二层聚合口为trunk口，并允许vlan10和vlan20通过：

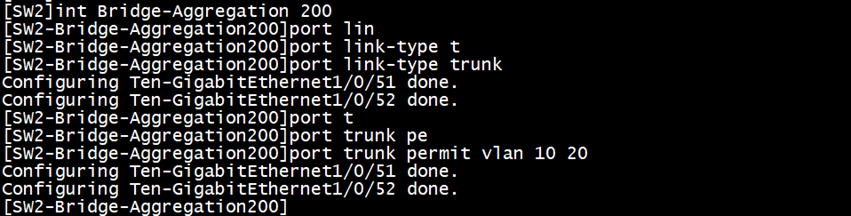

② 配置SW2的二层聚合口为trunk口，并允许vlan10和vlan20通过：



5. 配置默认路由

（1） 在SW1上：



（2） 在SW2上：





遗留问题



明日计划

继续深入学习
