Dot1q终结子接口实现VLAN间的通信 |
|||||||
|

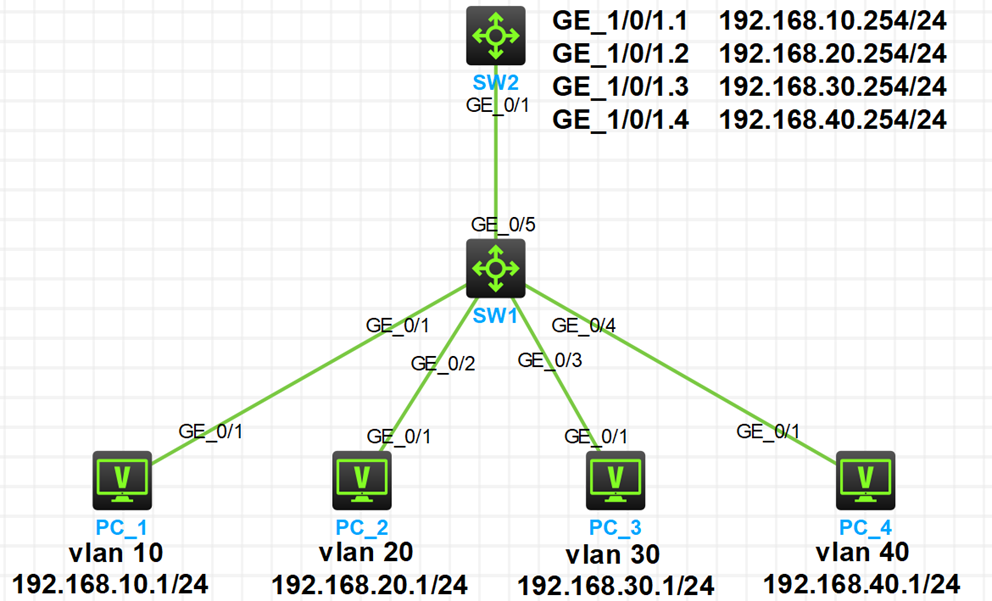

一、名词解释 dot1q就是802.1q，是vlan的一种封装方式。dot就是点的意思，就简写为dot1q了。 【参考资料】802.1Q帧的格式 与 VLAN的类型 二、实验拓扑

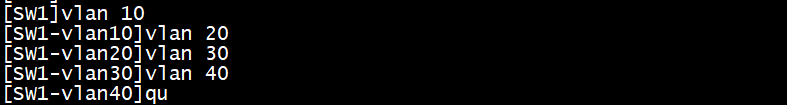

三、配置步骤 （一）配置SW1 1、配置vlan：

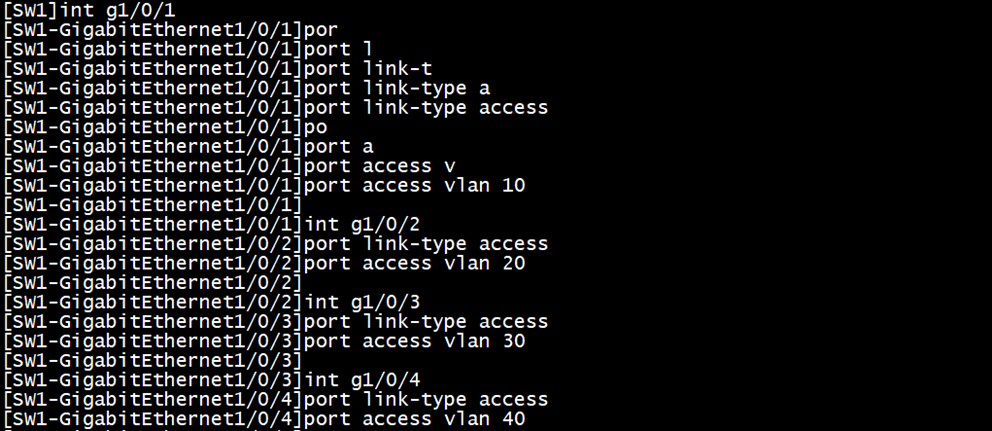

2、配置Access口：

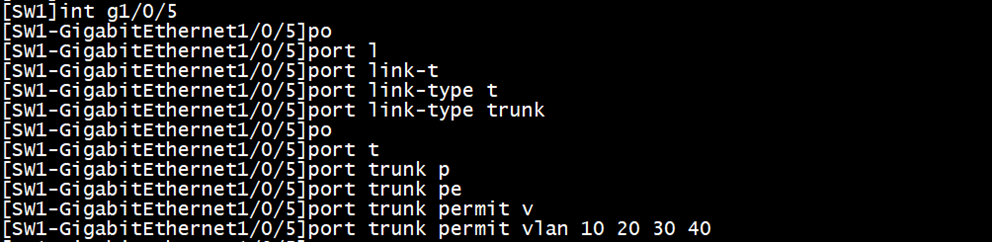

3、配置Trunk口：
（二）配置SW2 1、配置vlan：

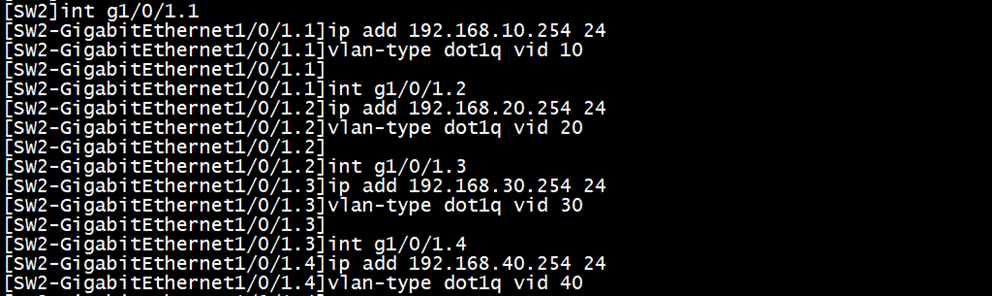

2、配置Dot1q终结子接口：

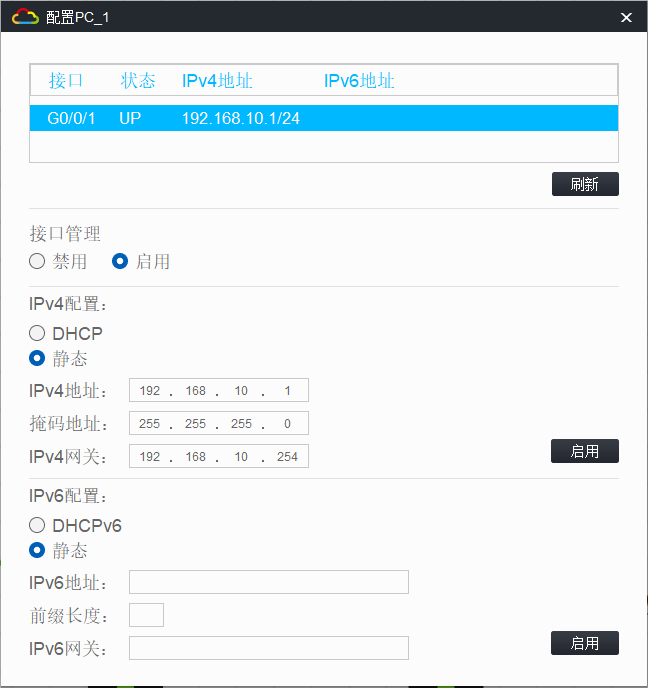

3、配置各PC的IP等信息（以PC_1为例）：

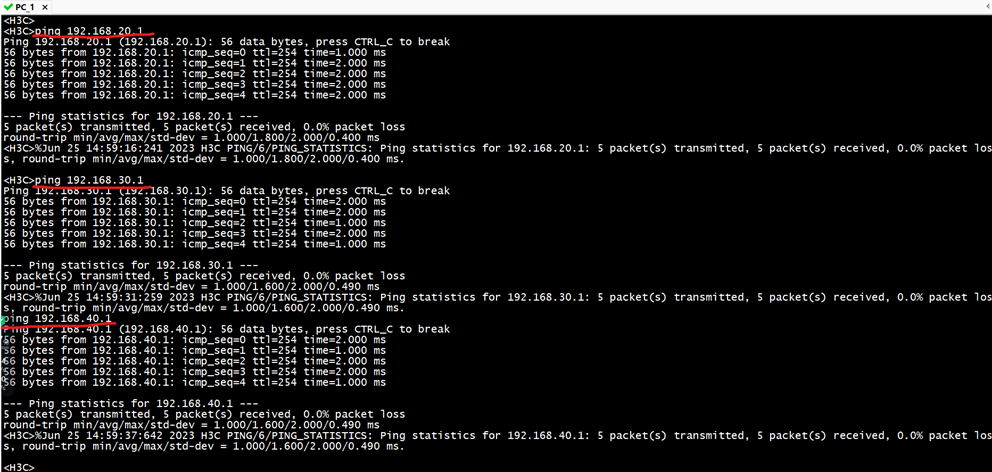

4、不同VLAN的PC进行PING测试（以PC_1 PING
其它PC为例）：

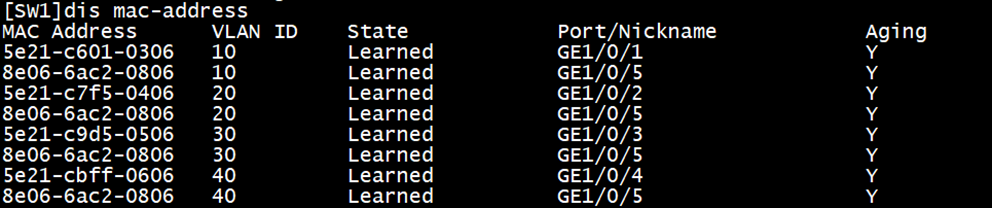

5、查看SW1的MAC地址表：

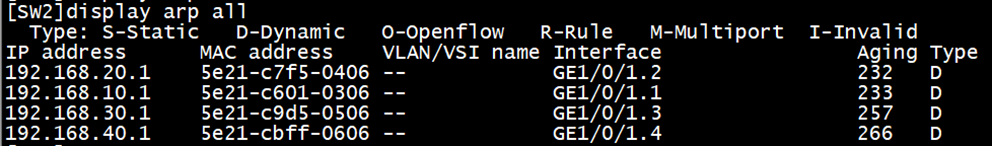

5、查看SW2的ARP地址表：
|
|||||||
|
遗留问题 |
|||||||
|
后面的虚拟机模板等操作暂未完成。 |
|||||||
|
