高士涛-学习日报
姓名	高士涛	日期	2023/08/24	部门	云服务业务部	导师	王晓明
学习工作内容
VXLAN实验

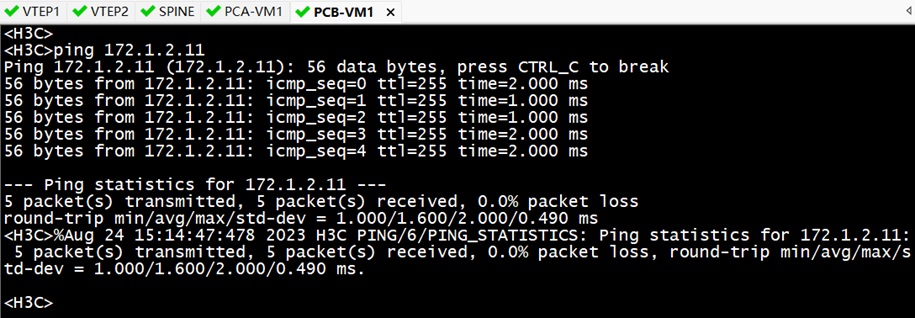

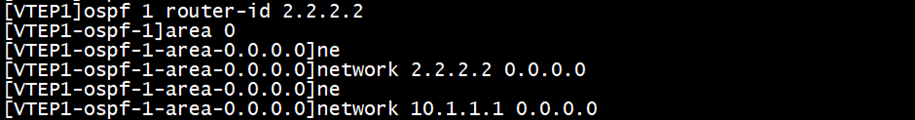

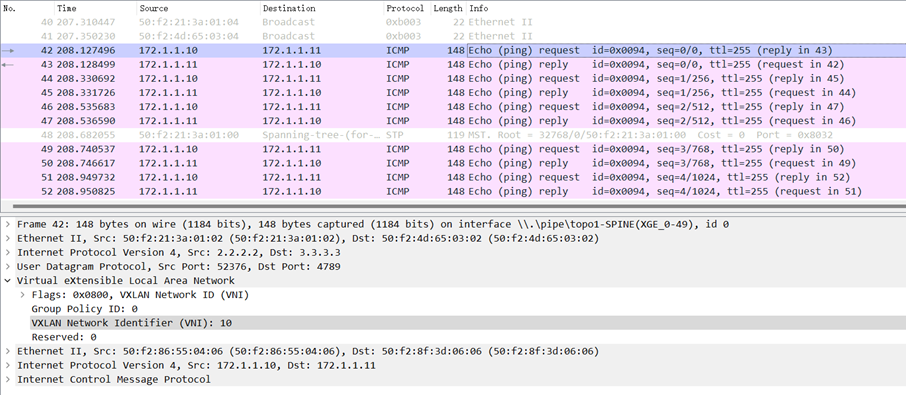

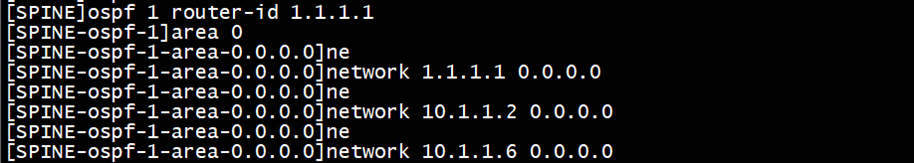

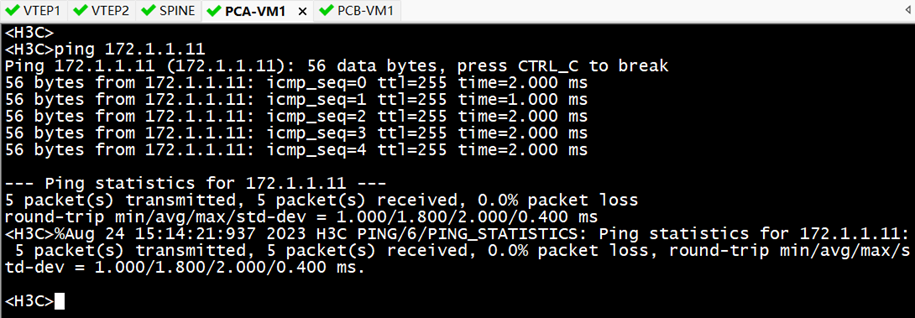

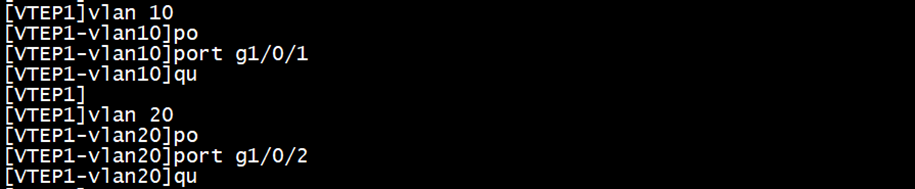

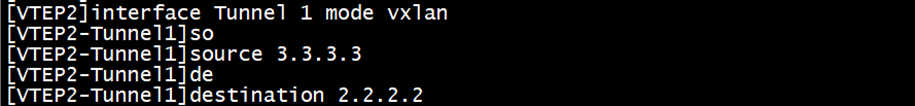

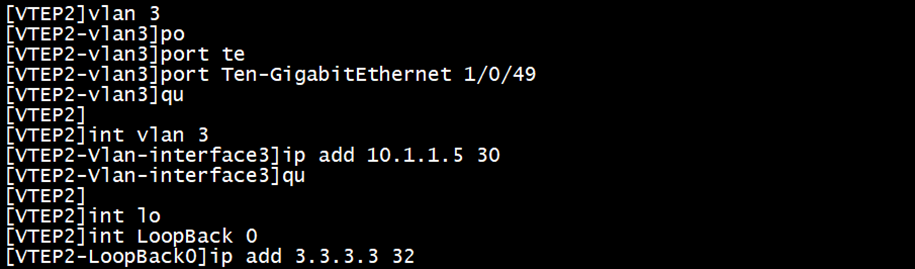

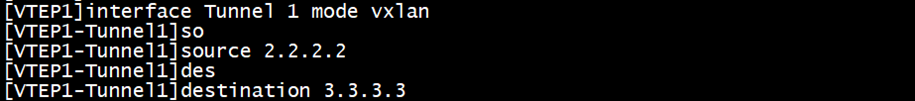

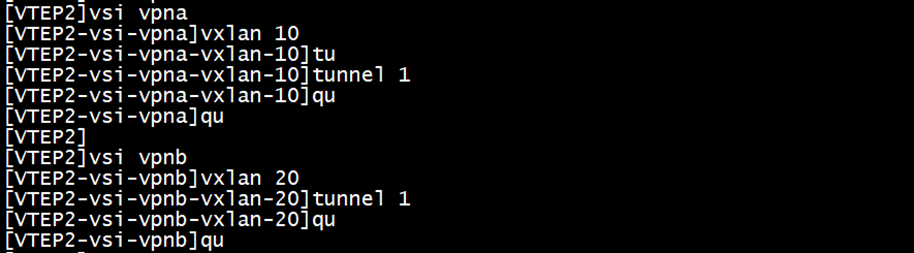

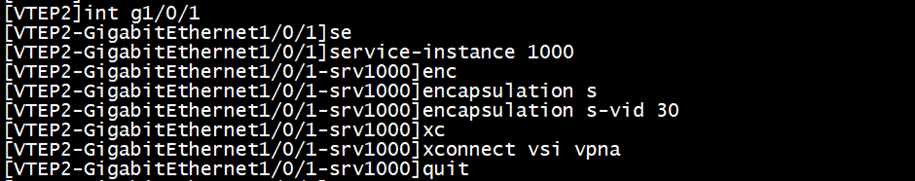

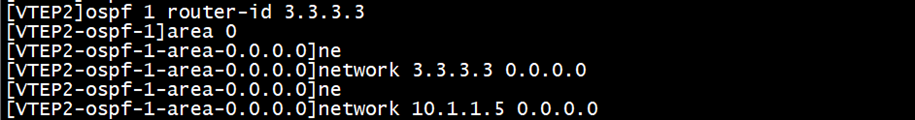

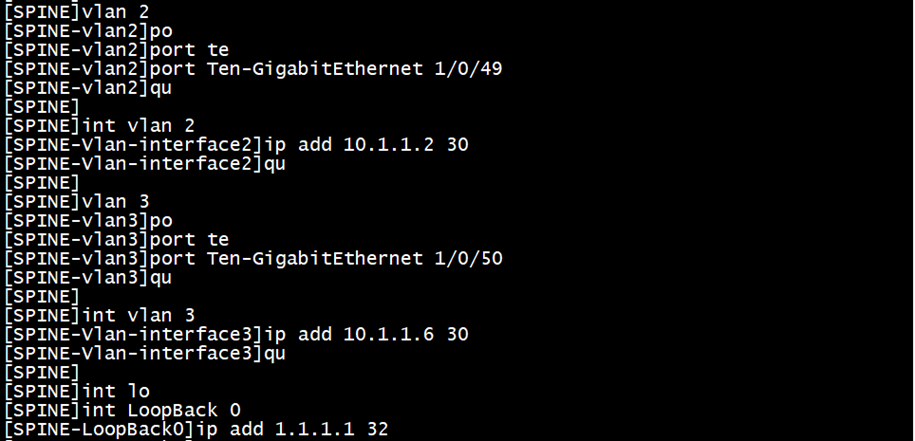

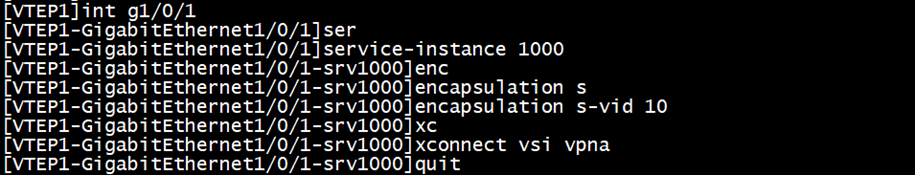

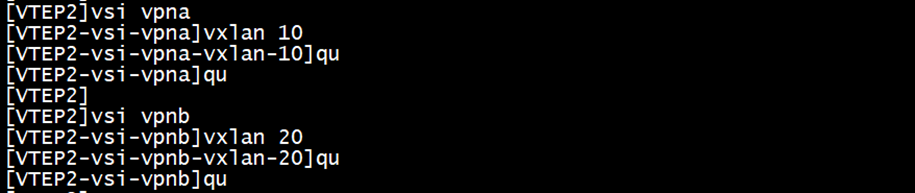

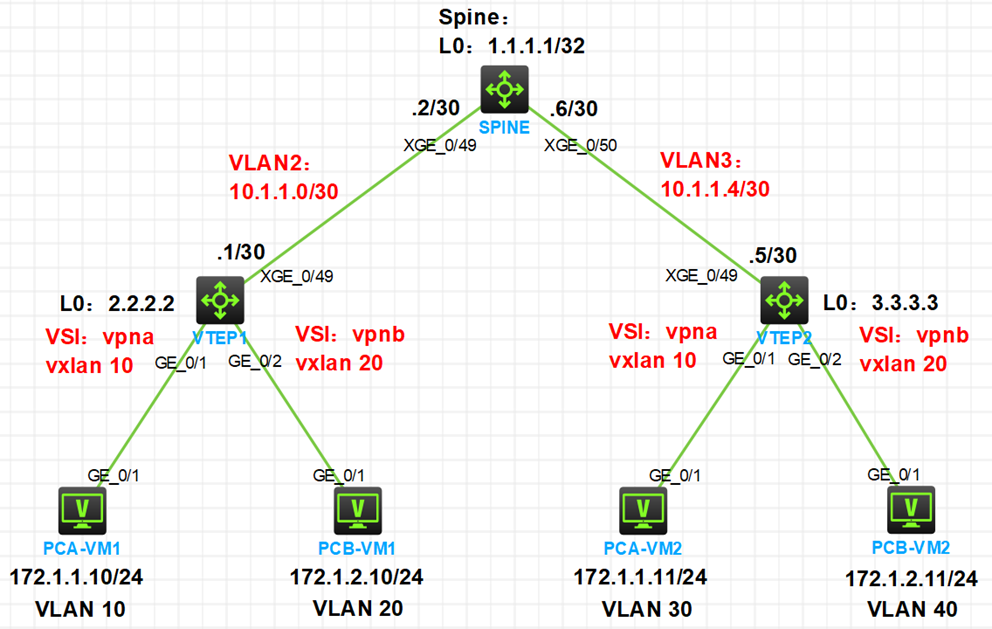

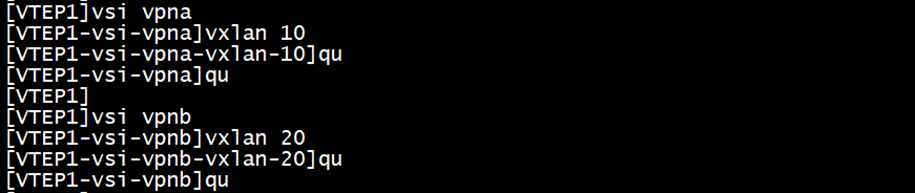

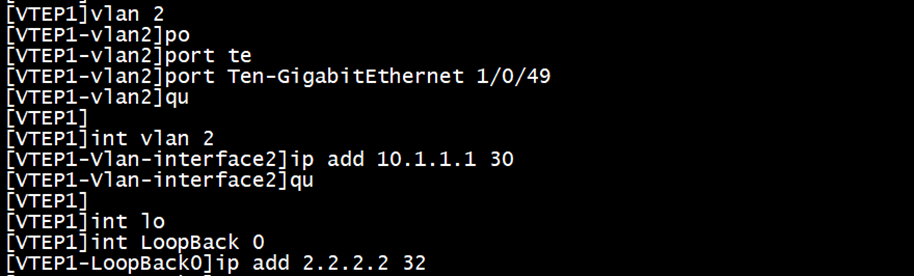

一、实验拓扑 二、配置步骤 1. 配置各接口的IP地址 1. 配置VTEP1的接口IP地址 2. 配置VTEP2的接口及IP地址 3. 配置SPINE的接口及IP地址 2. 在IP核心网络上配置路由协议 1. 在VTEP1上配置 OSPF 发布接口所在网段的路由。 2. 在VTEP2上配置 OSPF 发布接口所在网段的路由。 3. 在SPINE上配置 OSPF 发布接口所在网段的路由。 3. 创建VXLAN 1. 配置VTEP1 # 开启 L2VPN 功能。 # 创建 VXLAN 10 和 VXLAN 20。 2. 配置VTEP2 # 开启 L2VPN 功能。 # 创建 VXLAN 10 和 VXLAN 20。 4. 创建VXLAN隧道 1. 配置VTEP1 # 在 VTEP1 上创建到达 VTEP2 的 VXLAN 隧道 Tunnel1。 2. 配置VTEP2 # 在 VTEP2 上创建到达 VTEP1 的 VXLAN 隧道 Tunnel1。 5. 关联VXLAN和VXLAN隧道 1. 配置VTEP1 # 在 VTEP1 上将 VXLAN 隧道 Tunnel1与 VXLAN 10 和 VXLAN 20 关联。 2. 配置VTEP2 # 在 VTEP2 上将 VXLAN 隧道 Tunnel1与 VXLAN 10 和 VXLAN 20 关联。 6. 配置以太网服务实例匹配用户报文，并将其与VSI关联 1. 配置VTEP1 # 在接口GigabitEthernet1/0/1上创建以太网服务实例1000，该实例用来匹配VLAN 10（PCA-VM1）的数据帧，将该服务实例与 vpna（VXLAN 10）关联。 # 在接口GigabitEthernet1/0/2上创建以太网服务实例2000，该实例用来匹配VLAN 20（PCB-VM1）的数据帧，将该服务实例与 vpna（VXLAN 20）关联。 2. 配置VTEP2 # 在接口GigabitEthernet1/0/1上创建以太网服务实例1000，该实例用来匹配VLAN 30（PCA-VM2）的数据帧，将该服务实例与 vpna（VXLAN 10）关联。 # 在接口GigabitEthernet1/0/2上创建以太网服务实例2000，该实例用来匹配VLAN 40（PCB-VM2）的数据帧，将该服务实例与 vpna（VXLAN 20）关联。 三、测试验证 1. PCA-VM1 与 PCA-VM2 互 ping。 2. PCB-VM1 与 PCB-VM2 互 ping。 2. 在核心网络上进行抓包分析。
遗留问题
明日计划
继续深入学习
